Install Gammu di Ubuntu

Install Sms Gateway GAMMU, dengan menggunakan platform UBUNTU,

adalah pekerjaan yang sangat mudah.

1. Install Linux Ubuntu.

• Download Ubuntu di http://www.ubuntu-id.org/mirror ( INDONESIA )
• Install Ubuntu terlebih dahulu menggunakan virtualbox

2. Install Gammu

• Update dan Upgrade terlebih dulu, ( optional )
• $sudo apt-get update
• $sudo apt-get upgrade

• Install Gammu
• sudo apt-get install gammu gammu-smsd




  Ketik Yes untuk install

• Checking Hardware Modem

• lsusb




  Prolific USB to RS23

• dmesg |grep tty




   Device Modem ttyUSB0

3. Running Gammu.

• Configurasi Gammu, ketik sudo gammu-config




  gammu-config

• Copy .gammurc ke /etc/gammurc, perintah cp .gammurc /etc/gammurc
• Identify, ketik sudo gammu --identify



Extend Line Telkom ke Kantor Cabang

Pada beberapa kesempatan, kami menemukan beberapa klien memiliki Kantor Pusat dan Kantor Cabang.
Ada 2 kebutuhan yang sangat populer dan sering ditanyakan oleh klien :

1. Lokasi Kantor Cabang tidak terjangkau Telkom, tapi Kantor Pusat sudah meng-alokasi beberapa line Telkom khusus untuk digunakan Kantor Cabang
Pertanyaannya :
Apakah memungkinkan Kantor Cabang dapat melakukan panggilan dan menerima panggilan dari line Telkom yang sudah disiapkan Kantor Pusat tsb ?

2. di Kantor Pusat terdapat PBX dengan kapasitas cukup besar, sedangkan di Kantor Cabang staff nya tidak banyak, sehingga tidak memerlukan PBX lokal.
Pertanyaannya :
Demi kelancaran dan penghematan biaya telepon antar Kantor Pusat dan Kantor Cabang, apakah memungkinkan Kantor Cabang mendapat beberapa line Ext dari PBX Kantor Pusat ?

Jawaban kami dari 2 kasus di atas adalah BISA!
Dengan bantuan alat Grandstream GXW400x Series dan GXW410x Series, kebutuhan tersebut sangat mungkin untuk direalisasikan

Topology yang kami sarankan untuk kebutuhan pertama adalah sebagai berikut :

Pada topology diatas terlihat Kantor Pusat memiliki 1 unit Grandstream GXW410x yang tersambung dengan 4 line Telkom yang khusus dialokasikan untuk Kantor Cabang
Dan di Kantor Cabang, memiliki 1 unit Grandstream GXW400x yang tersambung dengan 4 pesawat telepon analog.
Dengan Topology demikian, 4 pesawat telepon analog di Kantor Cabang bisa menghubungi nomor manapun dengan menggunakan line telkom Kantor Pusat yang tersambung dengan Grandstream GXW410x Series. Seakan-akan line telkom tersebut milik Kantor Cabang (pada kenyataannya ada di Kantor Pusat)

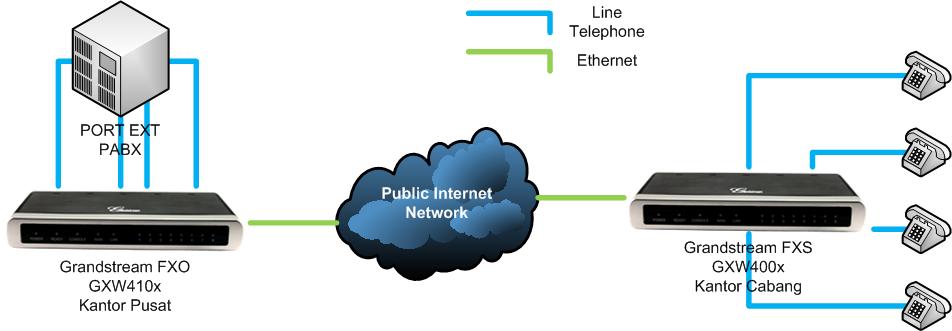

Lalu topology yang kami sarankan untuk kebutuhan kedua adalah sebagai berikut :

Pada topology diatas terlihat Kantor Pusat memiliki 1 unit Grandstream GXW410x yang tersambung dengan 4 line Ext dari PBX Pusat yang memang khusus dialokasikan untuk Kantor Cabang
Dan di Kantor Cabang, memiliki 1 unit Grandstream GXW400x yang tersambung dengan 4 pesawat telepon analog.
Dengan Topology demikian, 4 pesawat telepon analog di Kantor Cabang bisa menghubungi nomor Ext yang ada di PBX Pusat dan begitu juga sebaliknya, Ext Kantor Pusat bisa menghubungi Kantor Cabang selayaknya Ext biasa.

Jadi kesimpulan yang dapat kita tarik di sini adalah, jarak antara Kantor Pusat dan Kantor Cabang bukanlah suatu hal besar yang menghalangi komunikasi kedua kantor, selama jaringan data sudah berjalan (bisa IP Static Public[tidak direkomendasi], VPN, Wireless P2P dll) kebutuhan tersebut sangat mungkin untuk dipenuhi. Untuk informasi dan konsultasi lebih lanjut, silahkan menghubungi kami : www.toekangmodem.com

Referensi setting Grandstream GXW Series, klik disini :
Peer GXW410x dengan GXW400x Tanpa SIP Server

Tutorial Integrasi Grandstream GXW4004/8 (FXS) dengan IPPBX ZYCOO

Mengenal Tampilan GXW4004 :

1. LAN Port : Biasa disambungkan lanngsung ke PC, default dari port LAN adalah DHCP server dengan IP 192.168.2.1.
2. WAN Port : Biasa disambungkan pada Swich/LAN/Router, default dari port WAN adalah DHCP client.
3. Reset : Dilakukan sewaktu-waktu apabila anda ingin merubah konfigurasi ke factory default (Tahan 7-10 detik)
4. Power Adaptor : 12 V.
5. Console : Biasa digunakan untuk troubleshooting atau konfigurasi melalui PC via COM port DB9 (Hampir tidak pernah digunakan oleh user).
6. Line : port Line ini dapat di sambungkan ke line PSTN atau FWT sewaktu-waktu. Berguna apabila kondisi GXW400x tidak mendapatkan aliran listrik maka port FXS 1 masih bisa terima call masuk dan call keluar dari port 'LINE' ini (Tujuan utamanya hanya backup jika listrik mati)
7. FXS Port : Port disambungkan langsung dengan pesawat telepon atau yang sering kita sebut dengan telepon analog.

Langkah 1 :

• Nyalakan GXW400x.
• Sambungkan kabel Ethernet dari PC ke port LAN GXW400x
• IP default GXW400x : 192.168.2.1, rubah IP PC menjadi satu segment, misalkan 192.168.2.2 atau rubah ke DHCP client (Obtain an IP address automatically)
• Ping IP GXW400x.

• Buka Browser, masuk ke web konfig (IP : 192.168.2.1) dari GXW400x dengan password : 'admin'

• Pada tab menu BASIC SETTING rubah opsi 'IP Address' menjadi 'statically configured as'
• Rubah IP Address, Subnet Mask dan DNS menjadi 1 segment, sesuai dengan konfigurasi jaringan yang ada.
• Edit Time Zone yang berlaku di negara kita (GMT +7)



• Reply to ICMP on Wan port : Yes (Untuk enable GXW400x  me-reply packet ICMP/Ping yang datang ke IP di port WAN, Default = 'No')
• WAN side HTTP/Telnet access : Yes (Untuk enable akses webconfigurasi melalui IP dari port WAN GXW400x, Default ='No')
• Kemudian Apply dan reboot.



Langkah 2 :

• Sambungkan kabel Ethernet dari Switch ke port WAN dari GXW400x
• Ping IP WAN (192.168.1.160) dari GXW400x yang sudah dirubah sebelumnya (harusnya mendapat reply bytes=32 time=1ms TTL=64)
• Buka Browser dan masuk webconfig GXW400x (192.168.1.160)

Langkah 3 :

• Masuk ke web config ZYCOO (dalam case ini IP dari Zycoo : 192.168.1.18)
• Buat terlebih dahulu nomor extension yang akan kita gunakan untuk tiap-tiap user, disesuaikan dengan tipe GXW yang anda beli, misal : pada GXW4004 ini ada 4 port FXS, Maka saya buat 4 nomor extension.

• Contoh hasil bisa di lihat pada gambar dibawah ini.

Langkah 4 :

• Kembali ke GXW400x, pilih menu tab PROFILE 1 kemudian lakukan langkah berikut :
• Profile active : Yes
• Primary SIP server : isi dengan alamat IP dari IPPBX ZYCOO

• Masih di menu tab PROFILE 1 ikuti langkah berikut:
• Preferred DTMF method :
• Priority 1 : RFC2833
• Priority 2 : SIP INFO
• Priority 3 : In-audio

•  Kemudian Apply dan reboot.

Langkah 5:



Pilih menu tab FXO port, pada user setting ini anda isi sesuai dengan nomor extension yang telah dibuat sebelumnya di IPPBX ZYCOO.

• Port : Jumlah Line Port FXS pada gransteram GXW400x
• SIP User ID : Isi dengan nomor extension yang sebelumnya sudah dibuat di Zycoo
• Authenticate ID : Isi dengan informas yang sama dengan SIP User ID
• Password : Password dari tiap-tiap extension yang sebelumnya sudah dibuat
• Name : Nama User (bebas diisi)
• Profile ID : pilihan profile ID ini di sesuaikan dengan menu tab PROFILE yang dibuat sebelumnya. Jika sebelumnya kita set PRIMARY SIP di Profile 1, maka disini kita harus memilih Profile 1
• Hunting Group
• Enable Port



•  Kemudian Apply dan reboot.

Langkah 6 :

Contoh hasil apabila konfigurasi sudah sesuai, dapat dilihat di menu tab STATUS. Jika semua konfigurasi benar, status Registration akan menjadi 'Registered' dan sudah bisa call antar extension menggunakan GXW400x





Produk Ybs :

GXW4004 - 4 FXS

GXW4008 - 8 FXS

IP Phone - Fanvil C62

Komunikasi suara tak hanya bisa dilakukan melalui jaringan suara. Jaringan datapun kini bisa dimanfaatkan untuk komunikasi suara. Meski melalui jaringan komunikasi data, kualitas suara yang dihasilkan terbukti tetap optimal. Itulah wujud dari sebuah teknologi yang dijuluki Internet Protocol (IP) Phone. Internet Protokol sendiri, sebelumnya, merupakan standar yang digunakan untuk pengiriman data antar komputer saja. Namun, dengan adanya IP Phone, infrastruktur yang ada dapat digunakan tidak hanya untuk komunikasi data, melainkan juga suara.

Pemanfaatan jaringan data untuk suara ini tentu saja akan semakin menghemat biaya komunikasi. Karena jaringan infrastruktur data dapat digunakan sekaligus untuk jaringan suara, dalam hal ini untuk pembangunan jaringan cukup satu kali saja guna memenuhi kedua fungsi tersebut.

Efetivitas yang bisa didapatkan dengan IP Phone ini antara lain, lebih hemat biaya. Dengan satu jaringan jelas akan memudahkan penanganannya, juga menghemat biaya administrasi. Artinya, untuk kantor kecil mungkin hanya diperlukan satu administrator saja untuk menangani jaringan komputer dan telepon sekaligus, karena keduanya sudah terintegrasi dalam jaringan yang berbasis IP ini.

Seiring dengan perkembangan Teknologi Ip Phone tersebut, Toekang Modem ingin memperkenalkan sebuah produk IP Phone dari Fanvil. Fanvil C62 merupakan IP Phone Generasi Terkini dan dilengkapi dengan fitur-fitur yang dapat menjawab semua kebutuhan anda, antara lain :

•  Support SIP 2.0 (RFC3261) and correlative RFCs
•  Support 4 SIP lines. Can connect to 4
• SIP servers at the same time.
• Support multi line/HD voice
• Support iax2 line key/ IAX2
•  Codec:G.711A/u, G.723.1 high/low,
• G.729a/b, G.722.1,G.726
• Echo cancellation: G.168 Compliance in
•  LEC, additional acoustic echo cancellation(AEC) can reach 96ms max filter length in hands-free mode
•  Support Voice Gain Setting, VAD, CNG
• Full duplex hands-free speakerphone
• SIP support SIP domain SIP authentication (none, basic, MD5), DNS name of server, Peer to Peer/ IP call

Dan masih banyak lagi fitur-fitur menarik lainnya. Selain itu,

Network Feature nya juga sangat lengkap antara lain :

• WAN/LAN: 10/100M Ethernet ports, supports Route and Bridge mode.
• Support bridge working as hub(optional)
• Support PPPoE for xDSL
• Support PoE (optional)
• Support VLAN(voice vlan/data vlan)
•  Support 802.1
• Support basic NAT and NAPT
• NAT transverse:support STUN client
• Support DHCP client on WAN
• Support DHCP server on LAN
• Support main DNS and secondary DNS server.
• Support DNS Relay, SNTP Client, Firewall and openVPN
• Support VPN (L2TP) and DMZ
• QoS with DiffServ
• Network tools in telnet server: including ping, trace route, telnet client.

Masih Sedikit ragu untuk memanage dan memaintence Ip Phone Fanvil C62 ini??  Hilangkan segera keraguan anda, karena pada bagian Management dan Maintence sangat mudah :

• Web ,telnet and keypad management
• Management with different account right
• Upgrade firmware through HTTP, FTP or TFTP
• Support dhcp option66 auto provisioning
• Telnet remote management/upload/ download setting file
• Safe mode provide reliability
• Support Auto Provisioning to upgrade firmware or configuration file(HTTPS/FTPS optional)
• Support TR-069(optional)/ Syslog.

Ip Phone Fanvil C62 ini juga sudah mendapatkan sertifikasi internasional untuk memastikan kualitas nya,

Hanya dengan Rp. 860.000, Anda sudah bisa mendapatkan Ip Phone Fanvil C62 ini,

Dapatkan Segera... !!!!

MyFax150s Fax Server - Kemudahan Fax Tanpa Kertas.

Apakah gambaran topology PC dan fax di kantor anda seperti ini ?

Terlihat pada gambar bahwa, PC dan Fax tidak ter-integrasi.
Sehingga setiap staff yg ingin fax, perlu melakukan langkah :
1. Print out file yg ada di PC
2. Menuju mesin Fax
3. Memasukan kertas print ke feeder mesin fax
4. Dial nomor fax tujuan
5. Menunggu sampai fax terkirim

ataupun untuk menerima fax, staff juga perlu melakukan langkah :
1. Menuju mesin fax
2. Memeriksa apakah fax yg dikirimkan dari luar sudah diterima atau belum
3. Jika ingin disimpan dalam komputer, kertas fax perlu discan terlebih dahulu
4. Kertas Fax yg diterima menjadi useless dan dibuang

Kekurangannya :
1. Boros kertas (tidak sesuai campaign Go Green)
2. Menambah pekerjaan arsip dokumen atau record fisik
3. Boros waktu
4. Tidak ada management terpusat terhadap pengunaan fax

Kami memperkenalkan produk MyFax Server Series

Dengan produk MyFax Server Series ini anda dapat meng-integrasi jaringan komputer anda dengan line Fax seperti gambar dibawah ini

Fitur2 fax yang anda dapatkan dari MyFax Server Series ini adalah :
1. Setup yang mudah
MyFax dilengkapi dengan konfigurasi berbasis web browser, sehingga tidak perlu install software client
2. Fax dari Desktop PC
Langsung mengirim dan menerima fax dari Desktop PC anda
3. Fax tanpa kertas
Semua file komputer yang bisa diprint bisa langsung dipakai untuk mengirim fax tanpa harus diprint ke kertas terlebih dahulu
4. Fax broadcast
Dokumen yang sama bisa di-fax ke beberapa penerima.
5. Fax Queue
Jumlah line fax pada sebuah organisasi dapat diminimalkan, karena MyFax dapat buffer dokumen2 fax yang dikirim dalam jumlah besar dan mengirimkannya satu per satu.
6. Fax to Email
Terima fax langsung ke email anda. Memungkinkan anda menerima fax dimana saja via Blackberry, iPhone, Android, Outlook dll
7. Fax by Email
Kirim fax langsung dari email anda. MyFax support file .pdf dan .tif untuk bisa langsung dikirimkan via Email (attachment). Email body yang anda tulis akan dikirimkan juga dilembar yang berbeda
8. Bekerja secara independen
MyFax server bersifat standalone, bisa bekerja tanpa harus terkoneksi ke komputer. Tidak perlu software pada sisi server, fax yang diterima akan disimpan didalam memori MyFax
9. Network Fax Sharing
Dikarenakan MyFax bekerja pada jaringan TCP/IP. Sharing file fax yang diterima akan jauh lebih mudah dilakukan oleh user2 yang masih tergabung dalam jaringan LAN ataupun Internet
10. Multiline Support
Tersedia model multiline sehingga memungkinkan lebih banyaknya tersedia line fax. Multiline juga memungkinkan fax dikirim secara bersamaan dari user yg berbeda.
11. Integrasi ke PBX
MyFax dapat mengenali tone DTMF yang digenerate oleh PBX, sehingga fax bisa ditransmisi via PBX Setting
12. Log Semua Aktifitas Fax
MyFax menyediakan beragam sistem login untuk administrator atau user. Administrator dapat mengatur aturan pengiriman dan penerimaan fax dari atau ke user, sekaligus melihat log fax. Log fax dapat di-export ke dokumen Excel

Contoh Fax to Email :
Saat Menerima

Saat Mengirim, anda juga bisa melihat laporannya di email

Sudahkah anda merasakan kemudahan yang ditawarkan oleh MyFax Server Series untuk kegiatan pengiriman dan penerimaan Fax di organisasi anda ?

Silahkan menghubungi kami untuk keterangan lebih lanjut

Produk ybs :
MyFax150S
MyFax

Fax Server myFax 150s

Fax Server myFax 150s, a photo by ToekangModem on Flickr.

Users : 100
Fax Line : 1
Memory : 256M
Gross Weight : 2.0kg
Rack Mount : No
Dimension : 280X150X45mm
Fax Compression : MH/MR/MMR/JBIG
Fax Standard : ITU-T G3 / G4, Super G3
Fax Routing : Line /CSID /DTMF /Caller ID
Language : Multiple Languages

Maestro 3G Industrial Router

Maestro 3G Industrial Router

Stable and powerful Industrial 3G Ethernet Router

The Maestro 3G Industrial Router is designed to offer fast connectivity for industrial applications. Many existing PLCs and other devices are already able to communicate via ethernet.

By using the 3GIR, it is possible to connect remote sites to a central site by using the built-in IP-IP tunneling feature. Devices can communicate across firewalls and overcome the problems associated with bidirectional communications across a NAT barrier. The Maestro 3GIR has one 100Mbps/10Mbps ethernet port.

The base model offers GPRS/EDGE/3G/HSPA+ up to 21Mbps depending on network capabilities. Features include DHCP, DNS, NTP, DNAT and IP-IP tunneling.

The mains input range is very wide from 80VAC-164VAC or 89VAC-370VAC and a low voltage DC range of 12VDC-30VDC.

Configuration couldn't be easier with the native web-server setup.


Main Features

• High Speed 21Mbps Connectivity
• DHCP, DNS, NTP, DNAT support
• IP-IP tunneling
• VPN client support
• SIM failover (dual sim card)
• Wide mains input range
• Optional battery back-up
• 20 LEDs for visual check


Download here for DataSheet
Call us for Price....

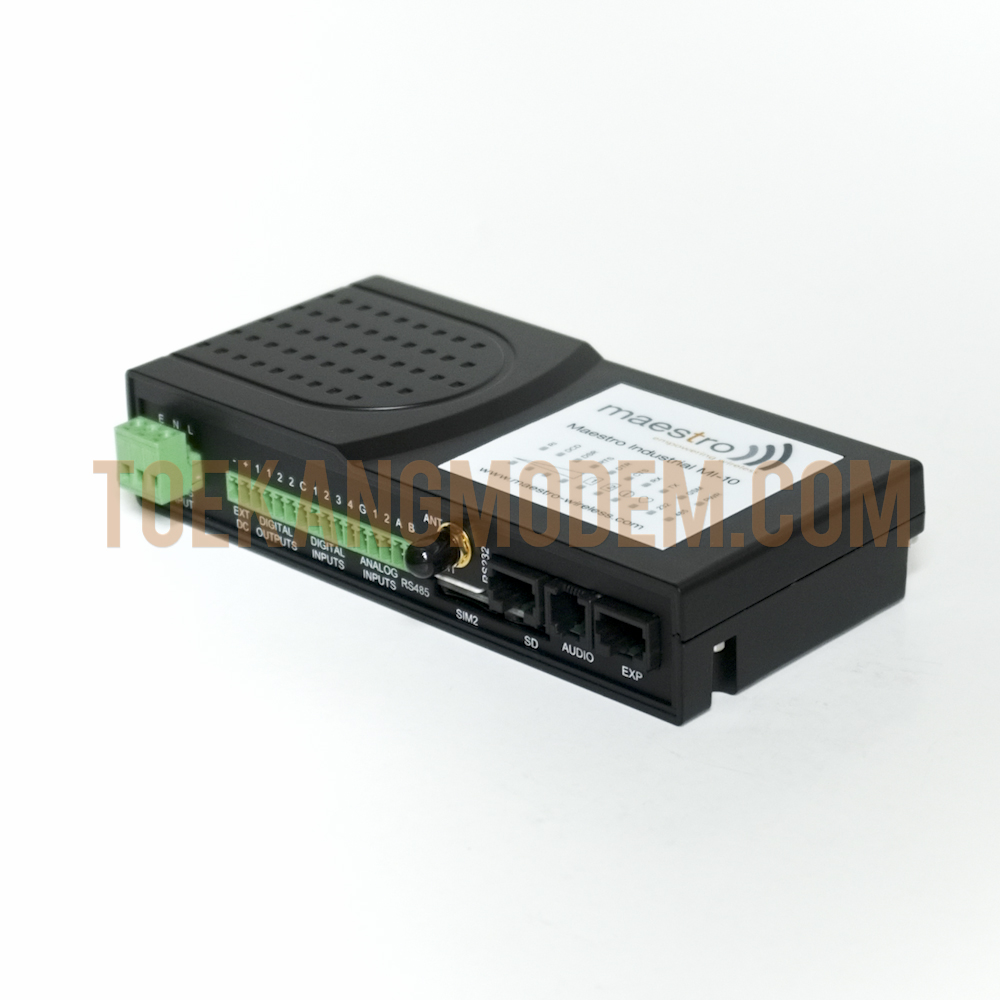

Maestro Industrial ( MI-10 )

Our New Product!
Maestro Industrial ( MI-10 )

Main Features
The MI-10 is an upgrade from the previous model with the following new features:

• Standard IO, RS232 and RS485 on all models (no more Options - but all in one)
• LED display for visual control
• External DC input connections
• 4 digital inputs
• 2 analog inputs
• 2 relay output
• Audio interface
• Expansion port to add more I/O
• Dual SIM card feature
• SD card slot for data logging

Download here for DataSheet

Tutorial Integrasi Grandstream GXW4104 ( 4 FXO ) dengan IP PBX Zycoo

1. Pada IP PBX Zycoo ( ZX50 ), Anda harus buat SIP Trunk terlebih dahulu.
Basic > Trunks > Add Trunk

Karena GXW4104 ada 4 line fxo, lanjutkan langkah yang sama.
GXW_02 = 2002
..
GXW_04 = 2004

IP PBX Ekonomis Untuk SMB.. Zycoo ZX Series..!!

Halo.. Para pelaku Bisnis Kecil dan Menengah ( Small Medium Bisnis / SMB )

Bisnis SMB sering kali berjalan dengan kondisi tersebarnya kantor cabang / gudang / retail shop dll dibeberapa lokasi yang berbeda.

Masih banyak kami temukan, setiap lokasi kantor cabang umumnya memiliki PBX Analog tersendiri. Sehingga untuk komunikasi telepon antar kantor cabang masih mengandalkan line TELKOM / GSM / CDMA yang membutuhkan BIAYA

Ingin menghemat biaya telepon antar kantor cabang ?
Tinggalkan topology telephony diatas

Sudah saatnya Anda beralih menggunakan IP PBX ( PBX berbasis Internet Protocol )

Setup Gammu Windows Menggunakan Zoglab Q24PLUS-U

1.Install driver Zoglab Q24Plus-U. Klik disini

2. Install Gammu Windows ( setup-gammu.exe ). Saat instalasi selesai, direktori 'C:\gammu' akan otomatis muncul pada Local Disk C:\

3. Setting Konfigurasi Gammu dengan membuka file 'gammurc' dengan notepad / text editor.
isi file diedit sbb : (dengan asumsi COM port yang digunakan modem adalah COM38. Referensi klik disini)
[gammu]
port = com38:
connection = at115200

untuk pemakaian modem > 1, isi file diedit sbb :
[gammu1]
port = com38:
connection = at115200

[gammu2]
port = com39:
connection = at115200
*dst

4. Uji koneksi Gammu dengan Zoglab Q24PLUS-U dengan mengetik :
'gammu identify'

Pastikan pada command prompt, direktori anda ada pada 'C:\gammu>'

Perhatikan nomor IMEI yang muncul dari gammu identify dengan yg muncul pada Hyperterminal, hasilnya akan sama.

5. Membuat Database MySQL untuk Gammu
Install mySQL di Windows,
Sebagai alternatif, bisa Download WAMP Server ( package mySQL, PHP dan Apache untuk Windows )
Setelah instalasi selesai, Jalankan WAMP Server, dan pastikan Logo WAMP Server pada System Tray berwarna Hijau atau setidaknya Orange dengan keterangan WAMPSERVER Online.

6.  Buat Database baru dalam mySQL bernama 'sms' dengan phpMyAdmin atau HeidiSQL.
Kali ini saya menggunakan HeidiSQL.
HeidiSQL adalah software mySQL client yang cukup mudah digunakan.

7. Buat tabel yang diperlukan Gammu dengan cara menjalakan script 'C:\gammu\mysql-table.sql'
Jika menggunakan HeidiSQL : Pilih Import > Load SQL File > Pilih C:\gammu\mysql-table.sql

Hasilnya :

Tabel dalam Database sudah terbuat.

8. Setting Konfigurasi SMS Daemon berfungsi untuk membaca SMS yang masuk secara otomatis dan langsung di-update kedalam Database 'sms' tabel 'Inbox'. Selain untuk menerima SMS, SMS Daemon juga berperan dalam proses pengiriman SMS.

Setting dilakukan dengan membuka file 'SMSDRC' pada direktori 'C:\gammu' dengan Text Editor / Notepad

Baris yang dirubah adalah :
Port = Isi dengan COM yang sesuai pada device manager
Connection = Isi dengan baudrate yang sesuai dengan Modem
Service = mysql (karena kita menggunakan mysql sebagai database-nya)
PC = Isi dengan nama host yang menjalankan mySQL (umumnya localhost)
User = Isi dengan username database mySQL (umumnya root)
Password = Isi dengan username database mySQL (jika ada)
Database = sms (sesuai dengan Database yang telah kita buat sebelumnya)

9. Membuat Gammu Service pada Windows
buka command prompt, pada direktori 'C:\gammu>' ketik 'gammu-smsd -c smsdrc -i'

Respond yang diharapkan adalah 'Service GammuSMSD installed successfully'

Pada Task Manager > Tab Services akan muncul tampilan berikut :

Awalnya status akan berada pada posisi 'Stopped', Klik Kanan > Pilih 'Start Service' > Status akan berubah menjadi 'Running'

Dalam kondisi ini, SMS yang masuk akan langsung di-update kedalam database 'sms' mySQL.

Jika ingin merubah settingan pada 'smsdrc',
- Jalankan 'gammu-smsd -u' untuk meng-uninstall Service GammuSMSD

- Ubah settingan didalam file 'smsdrc'

- Jalankan kembali 'gammu-smsd -c smsdrc -i'

- Jika tidak, perubahan setting tidak akan berpengaruh terhadap gammu.

10. Test Mengirim SMS
- Pada command prompt, pada direktori 'C:\gammu>' ketik 'gammu -c smsdrc sendsms TEXT [no tujuan]'
- Enter
- Tulis isi Pesan
- Enter
- Ctrl+Z
- Enter

Hasil pada Handphone Tujuan & Test Reply

11. Hasil Test Reply pada Database 'sms' mySQL.

Produk ybs :
Zoglab Q24PLUS-U
Zoglab Q24PLUS
